衛生級焊接蝶閥、不銹鋼蝶閥、食品級蝶閥
發表時間：2012-02-15 / 點擊： 0次
專業衛生級蝶閥、不銹鋼蝶閥、食品級蝶閥
規 格 DN15——DN300、1〞— 12〞、19--325
連接形式：焊接式，快裝式，螺紋式
屬系：衛生級蝶閥系列
標 準： ISO、DIN、IDF、SMS、3A等
材 質： sus304、sus316L等各種不銹鋼材質
產品說明：密封好，使用壽命長
質 量： 產品內外用高檔拋光設備處理，達到表面精密度要求
密 封 圈： EPDM、NBR、PTFE
包 裝： 紙箱/木箱包裝/塑料
工作壓力： 1.0Mpa
工作溫度： —10℃+150℃
適用介質：液體、氣體、油品、各種高腐蝕化學介質
應用范圍： 食品、飲料、制藥、乳制品、啤酒以及精細化工http://www.investmentbusinessu.com
| 焊接式蝶閥/3A | ||||||
.jpg) | Size | O | D | Kxk | A | H |
| 1" | 78.0 | 12.7 | 8.0×8.0 | 50.0 | 39.0 | |
| 3/4" | 78.0 | 19.1 | 8.0×8.0 | 50.0 | 39.0 | |
| 1" | 78.0 | 25.4 | 8.0×8.0 | 50.0 | 39.0 | |
| 1 1/2" | 86.0 | 38.1 | 8.0×8.0 | 50.0 | 43.0 | |
| 2" | 102.0 | 50.8 | 10.0×10.0 | 52.0 | 51.0 | |
| 2 1/2" | 115.0 | 63.5 | 10.0×10.0 | 56.0 | 57.5 | |
| 3" | 128.0 | 76.2 | 10.0×10.0 | 56.0 | 64.0 | |
| 4" | 154.0 | 101.6 | 11.0×11.0 | 64.0 | 77.0 | |
| 5" | 215.0 | 152.4 | 11.0×11.0 | 90.0 | 107.5 | |
| 6" | 285.0 | 203.2 | 14.0×14.0 | 90.084.0 | 142.5 | |
| 焊接式蝶閥/DIN | ||||||
 | Size | O | D | Kxk | A | H |
| DN15 | 78.0 | 18.0 | 8.0×8.0 | 50.0 | 39.0 | |
| DN20 | 78.0 | 22.0 | 8.0×8.0 | 50.0 | 39.0 | |
| DN25 | 78.0 | 28.0 | 8.0×8.0 | 50.0 | 39.0 | |
| DN32 | 86.0 | 34.0 | 8.0×8.0 | 50.0 | 43.0 | |
| DN40 | 90.0 | 40.0 | 8.0×8.0 | 50.0 | 45.0 | |
| DN50 | 106.0 | 52.0 | 10.0×10.0 | 52.0 | 53.0 | |
| DN65 | 124.0 | 70.0 | 10.0×10.0 | 58.0 | 62.0 | |
| DN80 | 139.0 | 85.0 | 11.0×11.0 | 60.0 | 69.5 | |
| DN100 | 159.0 | 104.0 | 11.0×11.0 | 64.0 | 79.5 | |
| DN125 | 185.0 | 129.0 | 11.0×11.0 | 80.0 | 92.5 | |
| DN150 | 215.0 | 154.0 | 11.0×11.0 | 90.0 | 107.5 | |
| 焊接式蝶閥ISO/IDF | ||||||
.jpg) | Size | O | D | Kxk | A | H |
| φ19 | 78.0 | 19.0 | 8.0×8.0 | 50.0 | 39.0 | |
| φ25 | 78.0 | 25.4 | 8.0×8.0 | 50.0 | 39.0 | |
| φ32 | 78.0 | 31.5 | 8.0×8.0 | 50.0 | 39.0 | |
| φ38 | 86.0 | 38.1 | 8.0×8.0 | 50.0 | 43.0 | |
| φ45 | 90.0 | 45.0 | 8.0×8.0 | 50.0 | 45.0 | |
| φ51 | 102.0 | 50.8 | 10.0×10.0 | 52.0 | 51.0 | |
| φ57 | 106.0 | 57.0 | 10.0×10.0 | 52.0 | 53.0 | |
| φ63 | 115.0 | 63.5 | 10.0×10.0 | 56.0 | 57.5 | |
| φ76 | 128.0 | 78.2 | 10.0×10.0 | 56.0 | 64.0 | |
| φ89 | 139.0 | 89.0 | 11.0×11.0 | 60.0 | 69.5 | |
| φ102 | 154.0 | 101.6 | 11.0×11.0 | 64.0 | 77.0 | |
| φ108 | 159.0 | 108.0 | 11.0×11.0 | 64.0 | 79.5 | |
| φ138 | 185.0 | 133.0 | 11.0×11.0 | 80.0 | 92.5 | |
| φ159 | 215.0 | 159.0 | 11.0×11.0 | 80.0 | 107.5 | |
| φ219 | 285.0 | 219.0 | 14.0×14.0 | 90.0 | 142.5 | |
| 焊接式蝶閥/SMS | ||||||
| Size | O | Kxk | A | H | |
| 19 | 78.0 | 8.0×8.0 | 50.0 | 39.0 | ||
| 25 | 78.0 | 8.0×8.0 | 50.0 | 39.0 | ||
| 32 | 78.0 | 8.0×8.0 | 50.0 | 39.0 | ||
| 38 | 85.0 | 8.0×8.0 | 52.0 | 43.0 | ||
| 51 | 102.0 | 10.0×10.0 | 56.0 | 51.0 | ||
| 63 | 115.0 | 10.0×10.0 | 56.0 | 57.5 | ||
| 78 | 128.0 | 10.0×10.0 | 56.0 | 64.0 | ||
| 89 | 139.0 | 11.0×11.0 | 60.0 | 69.5 | ||
| 102 | 154.0 | 11.0×11.0 | 64.0 | 77.0 | ||
衛生級手動蝶閥的優點：
1 、蝶閥橡膠密封圈與閥板均采用進口件，保證了蝶閥的使用性能和使用壽命。
2 、采用高精度數控車床精車閥體，保證了蝶閥可靠的互換性，免去了因更換橡膠而不能保證其使用性能的麻煩。
3 、閥桿鑲裝尼龍軸套，減小了磨擦力因而開啟靈活輕松。
4 、鋼件均采用不銹鋼制作，橡膠采用食品橡膠，衛生質量高。
5 、閥體通徑與管道內徑等徑，開啟時窄而呈流線型的閥板與流體方向一致，流量大而阻力小，無物料積聚。
6 、手柄采用扳動式和拉動式，可承受較大操作力矩，不易扳斷。
7 、開閉范圍為 0~90 度，可固定于每隔 15 度的位置上，具有可調性，且開閉迅速，操作方便。
8 、閥體均采用可拆連接，結構簡單，維修方便。
9 、造型輕巧美觀，表面光亮而不粘塵，無毛刺扎手。
10 、經過嚴密的強度和密封試驗，保證質量。
11 、抽樣進行不低于 30000 次的疲勞壽命試驗，保證了其使用壽命。

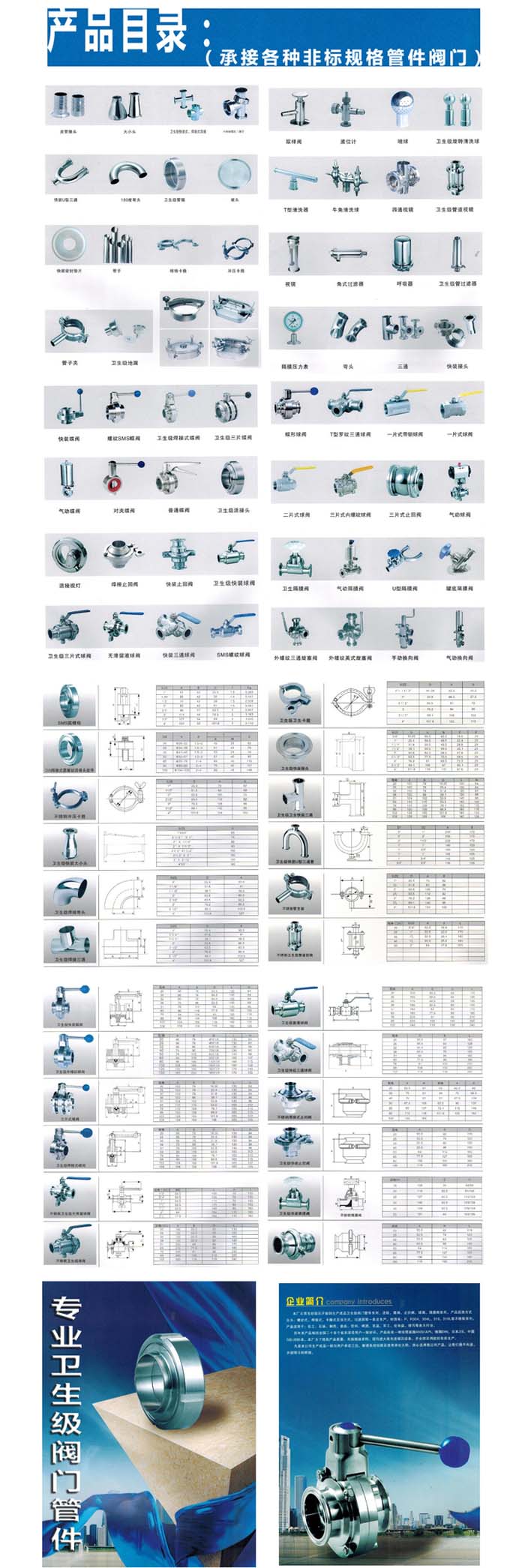

專業衛生級閥門管件廠價，歡迎詢價索取產品手冊，承諾三包，永保市場最優價格。
